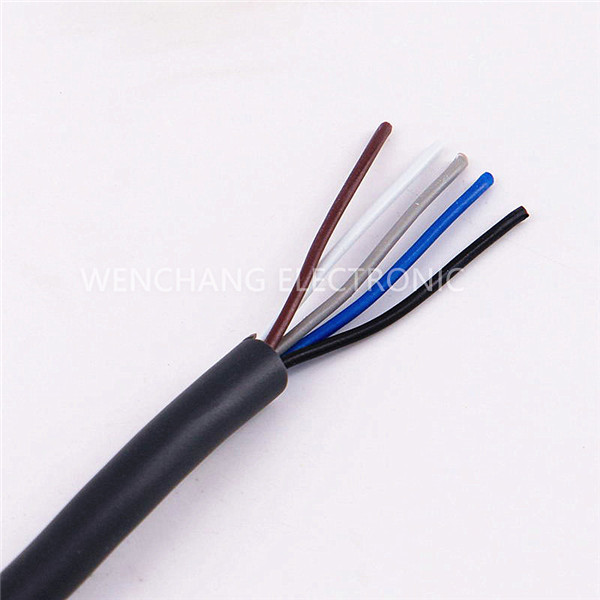

UL21143 ATылылыкка каршы тору сигнализациясе
- Калынган, ябыштырылган, кысылган яки каты бакыр үткәргеч.
- ПВХ яки SR-PVC изоляциясе.
- Бәяләнгән температура: 60 ° C, 80 ° C.Бәяләнгән көчәнеш: 300 вольт, 600 вольт.
- UL VW-1 & CSA FT1 вертикаль һәм горизонталь ялкын сынавын уза.
- Башкарма стандарт: UL758, UL1581, CSA22.2.
Электрон җиһазларның тышкы үзара бәйләнеше, анда ялкынлану үзенчәлекләре бәяләнми.
| Ул стиль | Oresзәкләр | Дирижер | Изоляция | Номия | Калкан каплау | Куртка калынлыгы | Гомумән | Дирижер | |
| Калынлык | Диметр | Каршылык 20 at | |||||||
| AWG | / К / мм | mm | mm | % | mm | mm | Ω / КМ | ||
| UL21143 (Бозылган) | 2C | 30 | 7 / 0.100 | 0.76 | 1.9 | > = 65 | 0.76 | 6 | 381 |
| 28 | 7 / 0.127 | 0.76 | 2 | > = 65 | 0.76 | 6.3 | 239 | ||
| 26 | 7 / 0.16 | 0.76 | 2.1 | > = 65 | 0.76 | 6.4 | 150 | ||
| 24 | 11 / 0.16 | 0.76 | 2.2 | > = 65 | 0.76 | 6.6 | 94.2 | ||
| 22 | 17 / 0.16 | 0.76 | 2.4 | > = 65 | 0.76 | 7 | 59.4 | ||
| 20 | 21 / 0.178 | 0.76 | 2.5 | > = 65 | 0.76 | 7.4 | 36.7 | ||
| 18 | 34 / 0.178 | 0.76 | 2.8 | > = 65 | 0.76 | 8 | 23.2 | ||
| 16 | 26 / 0.25 | 0.76 | 3.1 | > = 65 | 0.76 | 10.2 | 14.6 | ||
| 3C | 30 | 7 / 0.100 | 0.76 | 1.9 | > = 65 | 0.76 | 7.9 | 381 | |
| 28 | 7 / 0.127 | 0.76 | 2 | > = 65 | 0.76 | 8.1 | 239 | ||
| 26 | 7 / 0.16 | 0.76 | 2.1 | > = 65 | 0.76 | 8.3 | 150 | ||
| 24 | 11 / 0.16 | 0.76 | 2.2 | > = 65 | 0.76 | 8.5 | 94.2 | ||
| 22 | 17 / 0.16 | 0.76 | 2.4 | > = 65 | 0.76 | 8.9 | 59.4 | ||
| 20 | 21 / 0.178 | 0.76 | 2.5 | > = 65 | 0.76 | 9.4 | 36.7 | ||
| 18 | 34 / 0.178 | 0.76 | 2.8 | > = 65 | 0.76 | 10 | 23.2 | ||
| 4C | 30 | 7 / 0.100 | 0.76 | 1.9 | > = 65 | 0.76 | 8.1 | 381 | |
| 28 | 7 / 0.127 | 0.76 | 2 | > = 65 | 0.76 | 8.3 | 239 | ||
| 26 | 7 / 0.16 | 0.76 | 2.1 | > = 65 | 0.76 | 8.6 | 150 | ||
| 24 | 11 / 0.16 | 0.76 | 2.2 | > = 65 | 0.76 | 8.9 | 94.2 | ||
| 22 | 17 / 0.16 | 0.76 | 2.4 | > = 65 | 0.76 | 9.3 | 59.4 | ||
| 20 | 21 / 0.178 | 0.76 | 2.5 | > = 65 | 0.76 | 9.8 | 36.7 | ||
| 5C | 30 | 7 / 0.100 | 0.76 | 1.9 | > = 65 | 0.76 | 8.4 | 381 | |
| 28 | 7 / 0.127 | 0.76 | 2 | > = 65 | 0.76 | 8.7 | 239 | ||
| 26 | 7 / 0.16 | 0.76 | 2.1 | > = 65 | 0.76 | 8.8 | 150 | ||
| 24 | 11 / 0.16 | 0.76 | 2.2 | > = 65 | 0.76 | 9.2 | 94.2 | ||
| 22 | 17 / 0.16 | 0.76 | 2.4 | > = 65 | 0.76 | 9.8 | 59.4 | ||
| 6C | 30 | 7 / 0.100 | 0.76 | 1.9 | > = 65 | 0.76 | 8.8 | 381 | |
| 28 | 7 / 0.127 | 0.76 | 2 | > = 65 | 0.76 | 9.1 | 239 | ||
| 26 | 7 / 0.16 | 0.76 | 2.1 | > = 65 | 0.76 | 9.4 | 150 | ||
| 24 | 11 / 0.16 | 0.76 | 2.2 | > = 65 | 0.76 | 9.7 | 94.2 | ||
